Oprawki narzędziowe CNC

( ilość produktów: 38 )

Oprawki narzędziowe CNC służą do mocowania narzędzi we wrzecionie obrabiarki. Ważne, aby podczas doboru oprawki narzędziowej odpowiedzieć na istotne dla jakości obróbki pytania:

  • Jakiego rodzaju obrabiarkę wykorzystujemy w obróbce – jaki jest rodzaj maszyny, jaka jest jej sztywność (OUN), maksymalne obroty i moc wrzeciona?
  • Jaki typ stożka we wrzecionie określa producent obrabiarki?
  • Jaki materiał zamierzamy obrabiać? Jakie są jego właściwości – twardość, czy jest łatwo - czy trudnoskrawalny?
  • Jakiego rodzaju obróbkę przeprowadzamy - frezowanie kieszeni, kanałków, obróbkę trochoidalną?
  • Jakie narzędzia będziemy mocować w oprawce – frezy, wiertła, gwintowniki?
  • Jakie jest dopuszczalne bicie narzędzi? Wymagana jakość powierzchni?

Odpowiedzi na te pytania pozwolą na dobór optymalnej oprawki narzędziowej – w naszym sklepie dostępny jest duży wybór oprawek do mocowania narzędzi renomowanego producenta D’Andrea. Asortyment oprawek narzędziowych pozwala na mocowanie narzędzi w najczęściej spotykanych, podstawowych typach mocowań, w operacjach frezowania, wiercenia i gwintowania. O pozostałe rozwiązania pytaj naszych specjalistów.

Oprawka monolityczna MONOD

Jest to rozwiązanie dla wyposażenia obrabiarek z oprawkami podstawowymi HSK 63 i 100, DIN69871 AD+B oraz MAS403BT AD+B. Gwarantuje dobrą jakość i pozwala osiągnąć dużą dokładność, przy zachowaniu konkurencyjnej ceny. Wszystkie oprawki wyprodukowane są z wysokiej jakości stali i wykonane są w tolerancji AT3.

Program oprawek MONOD’ zawiera:

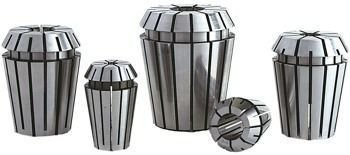

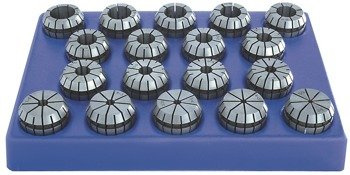

  • Oprawka z wyjściem pod tuleje zaciskowe ER Tulejka zaciskowa ER (DIN6499B) jest to element przeznaczony do mocowania narzędzi z chwytem cylindrycznym. Wykorzystywane są w ploterach z gniazdami pod tulejki ER, a także w oprawkach narzędziowych CNC z wyjściem na tulejkę ER. Jest to tanie, łatwe w obsłudze, uniwersalne rozwiązanie do operacji wiercenia i lekkiego frezowania.
  • Oprawki pod narzędzia z chwytem Weldon

Oprawka ta charakteryzuje się wysokim stopniem zabezpieczenia przed wysunięciem narzędzia, umożliwia przenoszenie dużego momentu obrotowego.

Oprawki narzędziowe frezarskie

Oprawki narzędziowe frezarskie wykorzystywane przy mocowaniu narzędzi skrawających.

Oprawka z tuleją redukcyjną Morse’a

Służy do mocowania narzędzi z chwytem Morse'a z płetwą wybijakową lub gwintem, przy konwencjonalnym wierceniu lub frezowaniu. Stożek Morse’a najczęściej jest stosowany w konstrukcji wierteł, frezów, rozwiertaków i pogłębiaczy. Ten rodzaj chwytu jest wybierany najczęściej, gdy narzędzie ma większy rozmiar, co powoduje zwiększone obciążenia w procesie obróbki.

Oprawki do gwintowania

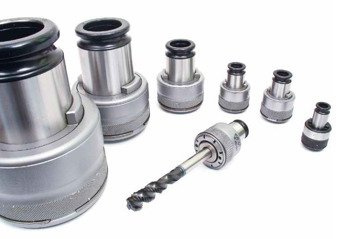

Są to oprawy wyposażone w kompensację osiową. Wykorzystują one specjalne tulejki do mocowania gwintowników które mogą posiadać także sprzęgła przeciążeniowe.

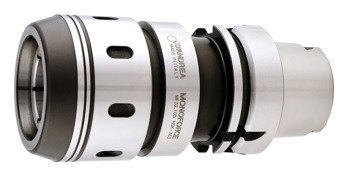

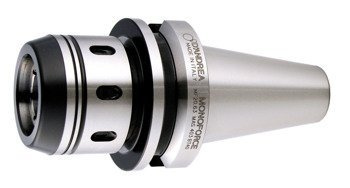

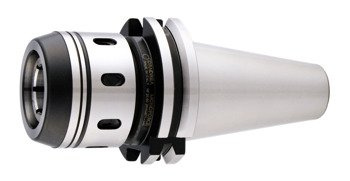

Oprawka MONOforce o dużej sile zacisku jest doskonała opcją przy wyposażeniu obrabiarek, gdy wymagana jest duża dokładność oraz mocny zacisk narzędzi. Jest to szczególnie ważne, gdy narzędzia podlegają dużym obciążeniom skrętnym, na przykład podczas operacji ciężkiego frezowania. Współosiowość pomiędzy osią stożka a osią chwytu narzędzia wynosi zawsze poniżej 0,002 mm, co gwarantuje osiągnięcie doskonałych rezultatów. Oprawka zbudowana jest z niewielu elementów składowych – dzięki temu jest niezawodna i prosta w zastosowaniu, jednocześnie umożliwiając osiągnięcie dużej precyzji w procesie obróbki.

Wszystkie oprawki wyprodukowane są z wysokiej jakości stali, wykonane są w tolerancji AT3.

Program MONOforce dostępny jest w wersjach do wrzecion:

  • HSK 63 i 100
  • PSC 63 i 80
  • DIN 69871 40 i 50
  • MAS-BT 40 i 50

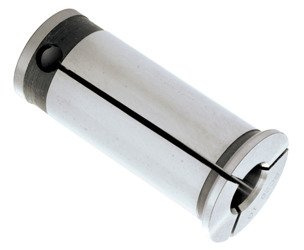

Oprawki wykorzystują precyzyjne tulejki redukcyjne o średnicach 12, 20, i 32 mm, do mocowania narzędzi z chwytami o średnicach od 3 mm do 25 mm. Dostępne są również zestawy, zawierające oprawkę, tulejki redukcyjne oraz klucz montażowy. Oprawki MONOforce dostępne są również w kilku długościach, aby móc je dobrać optymalnie dla określonych aplikacji.
